미쓰도요 표면조도측정기 SJ-220 납품 후기 — 현장에서 바로 사용하는 조도측정기

마이크로텍 미쓰도요 표면조도측정기 SJ-220

……………………………………………………

안녕하세요! 정밀측정 솔루션 전문기업 마이크로텍입니다.

오늘은 최근 납품한 ​미쓰도요(Mitutoyo) 표면조도측정기 SJ-220 이야기를 나눠보려 합니다.

이 장비는 오랫동안 사랑받았던 SJ-210의 단종 이후 출시된 신형 모델로, 현장에서 바로 사용할 수 있는 휴대용 표면조도측정기입니다. 직접 써보니 작지만 성능이 상당히 인상적이었습니다.

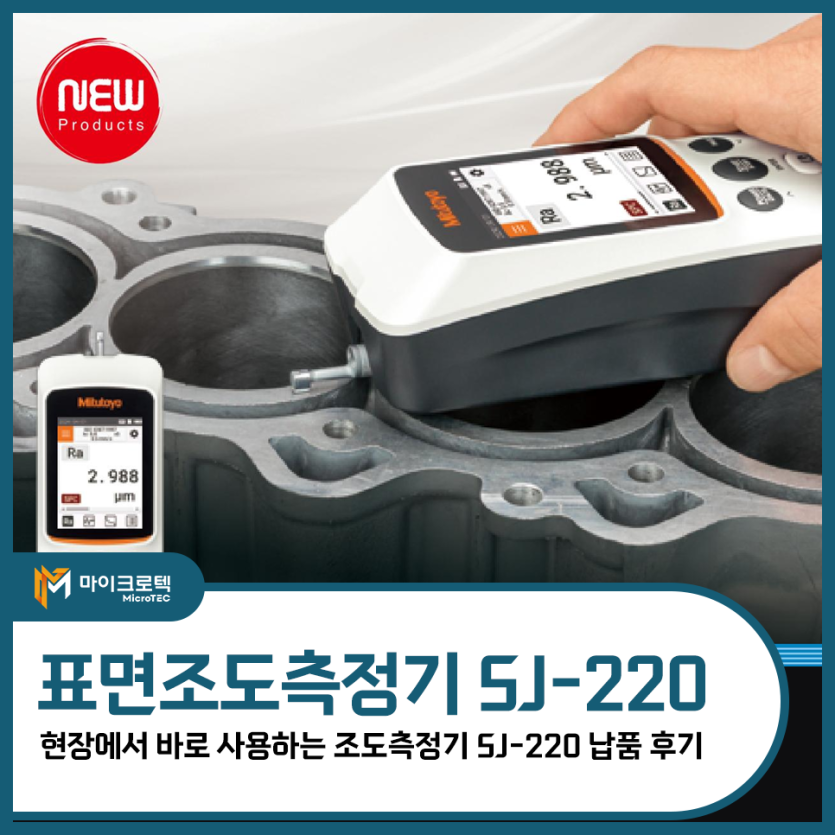

 현장에서 바로 측정할 수 있는 표면조도측정기

마이크로텍 미쓰도요 표면조도측정기 SJ-220

SJ-220은 배터리 내장형으로, 전원 연결 없이도 한 번 충전으로 약 1,000회 측정이 가능합니다. 전원 콘센트가 없는 생산라인이나 야외 현장에서도 부담 없이 사용할 수 있었죠.

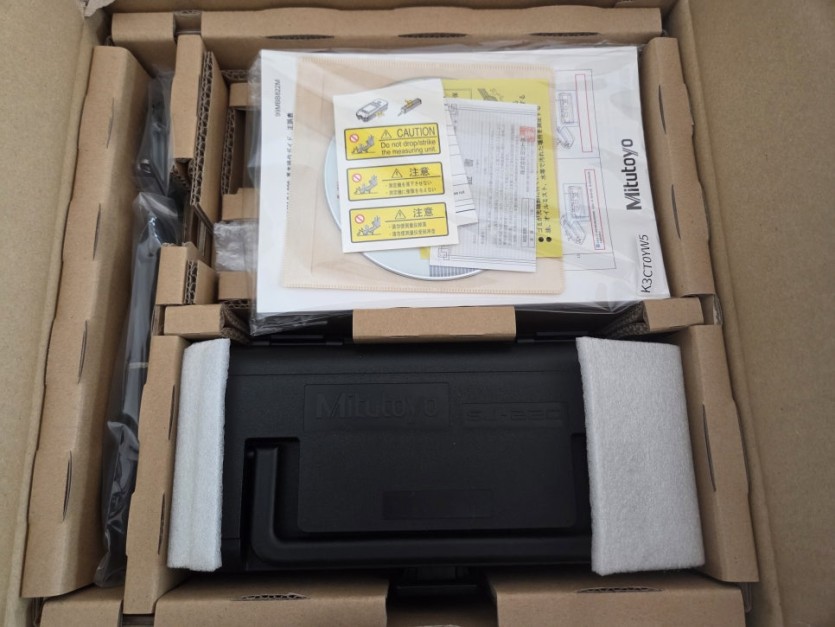

SJ-220 포장개봉

SJ-220 본체

크기는 164.7×67.1×51.9mm, 무게는 약 330g으로

한 손에 들기 좋고 이동이 간편합니다.

2.8인치 컬러 터치스크린 덕분에 결과가 선명하게 표시되고,

버튼 조작​도 가능해 장갑을 낀 상태에서도 조작이 편했습니다.

현장 작업자분들도 “보기 쉽고 직관적이다”라는 반응을 보이셨습니다.

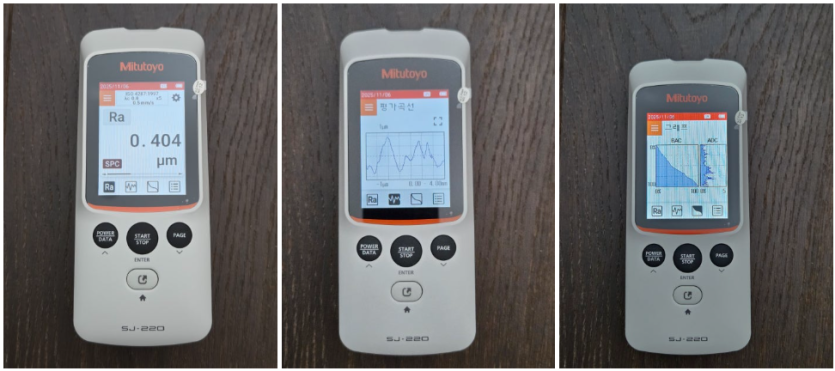

SJ-220 실제 사용화면

 실제 사용 후기 — 정확하고 신뢰도 높은 결과

마이크로텍 미쓰도요 표면조도측정기 SJ-220

이번 납품처는 ​알루미늄 부품 가공업체였습니다.

Ra 0.45 μm 수준의 표면을 여러 번 측정했는데, 결과 편차가 ​±0.01 μm 이하로 매우 안정적이었습니다. 데이터 재현성이 뛰어나 신뢰도가 높았습니다.

​

SJ-220은 ISO 21920:2021, ASME B46.1 등 최신 국제 표준에 대응하여 해외 납품용 부품 검사에도 활용할 수 있습니다.

주요 사양은 다음과 같습니다.

▶ 측정속도: 0.25~1.0 mm/s

▶ 측정범위: ​360 μm / 3.5 nm 분해능

▶ 필터: 2CR75 / Gaussian 등 다양한 모드 지원

​

이 사양 덕분에 SJ-220은 ​금형, 정밀가공, 자동차, 전자부품 등 다양한 산업 분야에서 폭넓게 쓰일 수 있는 범용 측정기입니다.

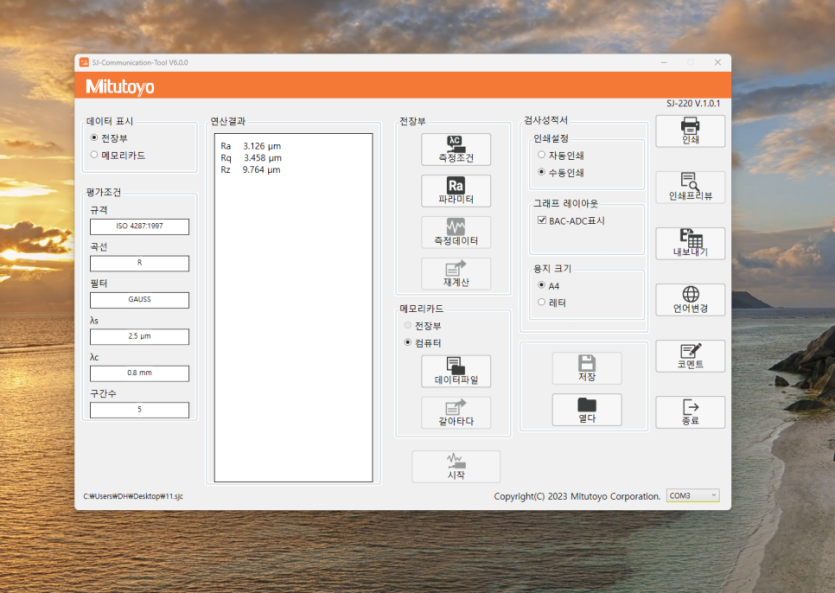

노트북 연결 상태 화면

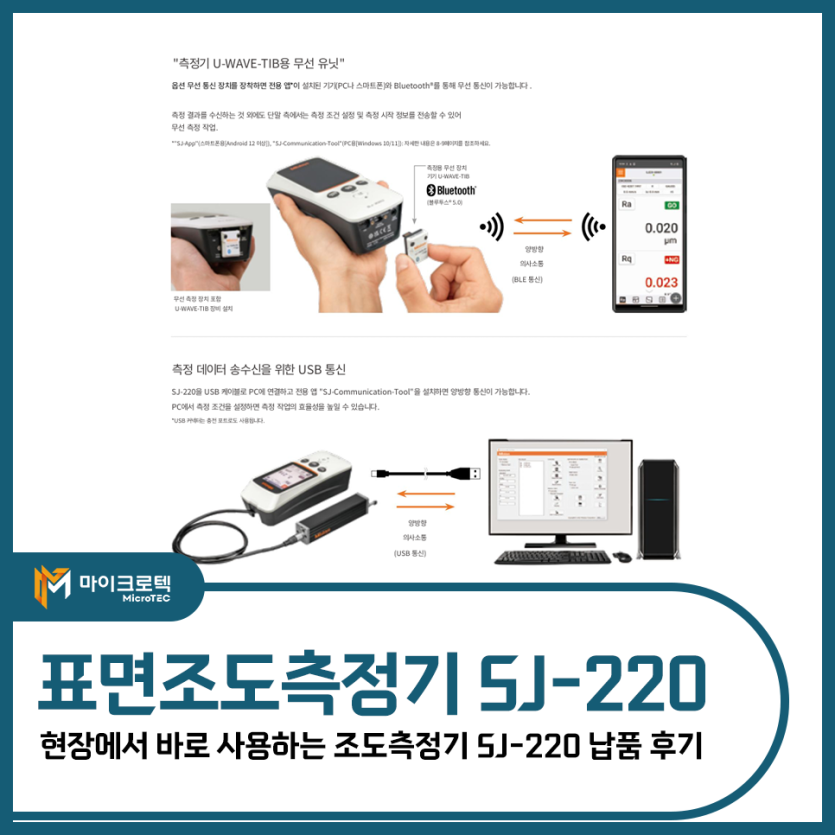

 Bluetooth 무선 전송으로 효율적인 품질관리

마이크로텍 미쓰도요 표면조도측정기 SJ-220

이번 납품에서는 U-WAVE-TIB 무선 통신 모듈을 함께 구성했습니다.

Bluetooth® 5.0 기반으로 측정 데이터를 PC나 스마트폰으로 즉시 전송할 수 있습니다.

(USB 유선 연결도 가능합니다.)

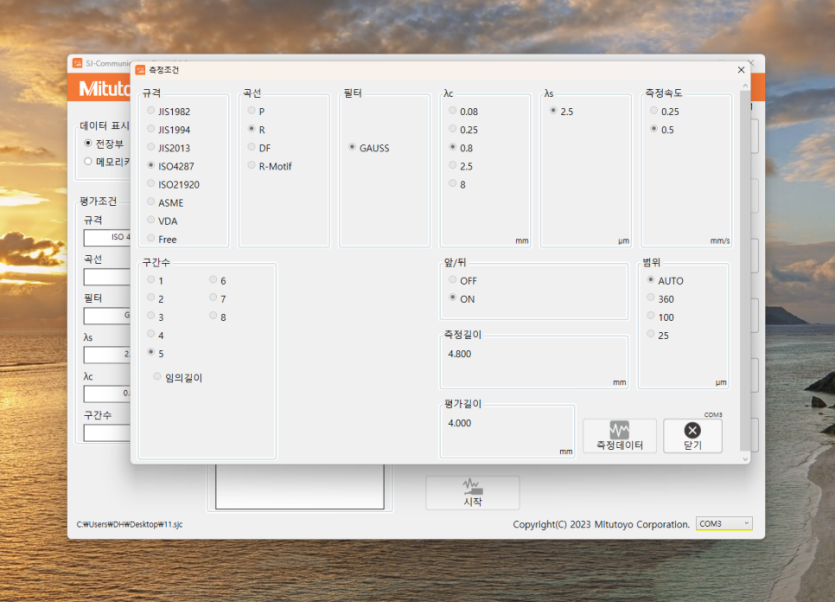

측정조건 설정

현장에서 측정이 끝나면

SJ-Communication Tool 소프트웨어에서 자동으로 데이터가 저장되고,

CSV나 PDF 파일로 내보내어 SPC 품질관리 시스템에도 연결됩니다.

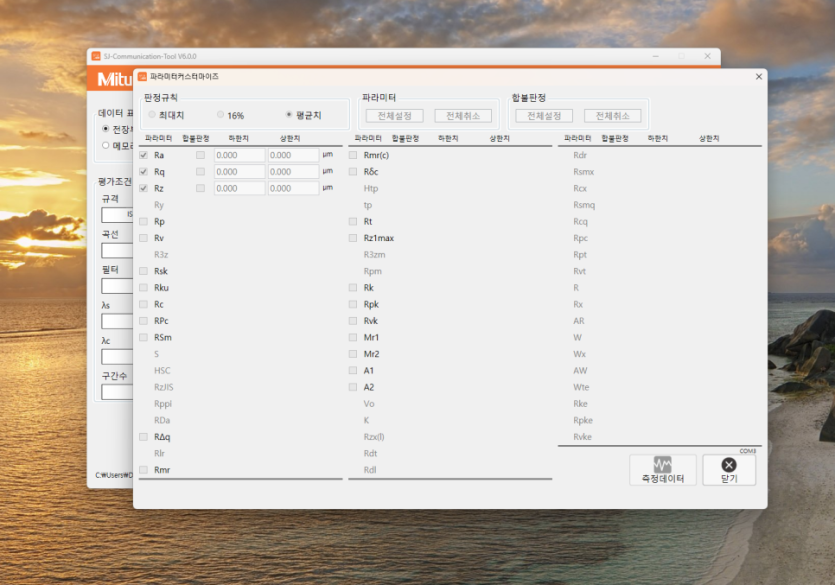

파라미터 설정

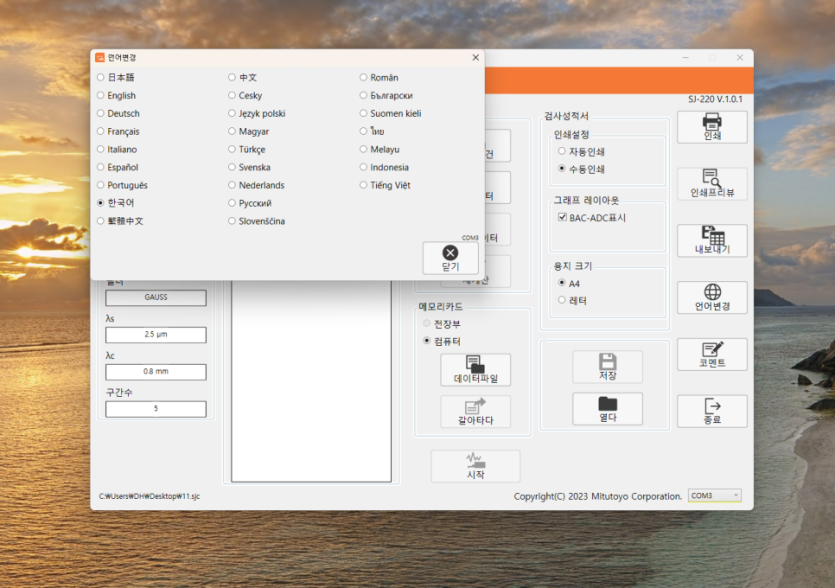

언어설정

결국, 측정 → 전송 → 보고서 작성이 하나의 흐름으로 이어지면서

품질관리 효율이 크게 향상되었습니다.



마이크로텍의 납품과 지원

마이크로텍 미쓰도요 표면조도측정기 SJ-220

마이크로텍에서는 교정(Calibration)과 기본 셋업을 완료하고 SJ-220을 출고했습니다. 현장 설치 시에는 고객사 공정에 맞게 필터, 속도, 컷오프(λc 0.8mm) 등을 직접 조정해드립니다.

​

또한 ​SJ-App(스마트폰 연동 앱) 설치와 Bluetooth 데이터 관리 방법까지 현장에서 바로 안내합니다. 처음 사용하는 고객분들도 바로 현장에서 측정을 진행할 수 있도록 도와드렸습니다.

다양한 어댑터로 폭넓은 적용성

마이크로텍 미쓰도요 표면조도측정기 SJ-220

SJ-220은 다양한 어댑터를 지원합니다. V형 어댑터로는 곡면부 조도 측정이 용이하고, 자석 스탠드 어댑터를 사용하면 흔들리는 부품 위에서도 안정적으로 측정이 가능합니다. 또한 딥 그루브 검출기를 사용하면 샤프트 내부나 기어 이면 같은 좁은 부위도 정밀하게 측정할 수 있습니다.

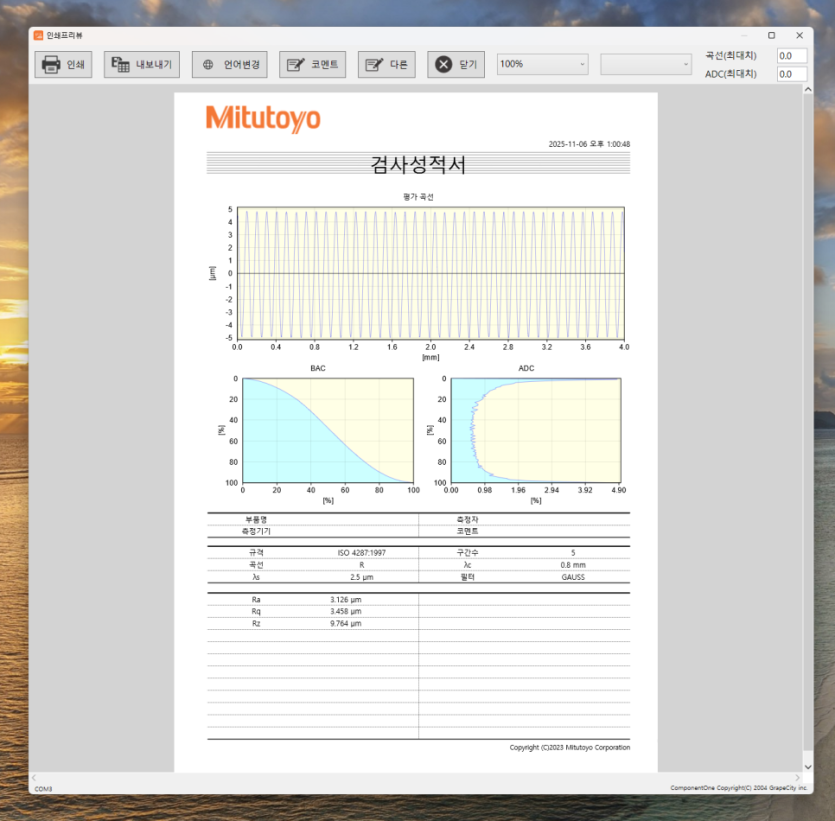

결과 성적서 출력

 납품 후 고객사 현장 평가

마이크로텍 미쓰도요 표면조도측정기 SJ-220

납품 후 고객사에서는 작지만 성능이 뛰어나고 휴대가 편해 현장 효율이 좋아졌다며 만족해하셨습니다.

 현장 품질관리의 새로운 표준, SJ-220

마이크로텍 미쓰도요 표면조도측정기 SJ-220

이번 납품을 통해 느낀 것은, Mitutoyo SJ-220이 작고 가벼우면서도 현장 품질관리를 위한 완성형 솔루션이라는 점입니다. 작업자의 편의성과 정밀도, 그리고 스마트폰·PC 연동 데이터 관리 기능까지 갖춘 효율적이고 신뢰도 높은 장비입니다.

​

정밀한 장비일수록, 그 성능을 끌어내는 손길이 중요합니다. 그 중심에는 마이크로텍의 맞춤 세팅과 현장 노하우가 있습니다. 저희는 설비 공급은 물론, 교정·설치·교육·사후지원까지 함께하는 측정 솔루션 파트너입니다.

​

표면조도(Surface Roughness)는 제품의 마찰, 접합, 내구성을 좌우하는 핵심 품질 요소입니다.

​

그런 점에서 Mitutoyo SJ-220은 정밀도와 조작성, 데이터 관리까지 모두 잡은 현장 품질관리의 새로운 표준이라 자신 있게 말씀드립니다.
